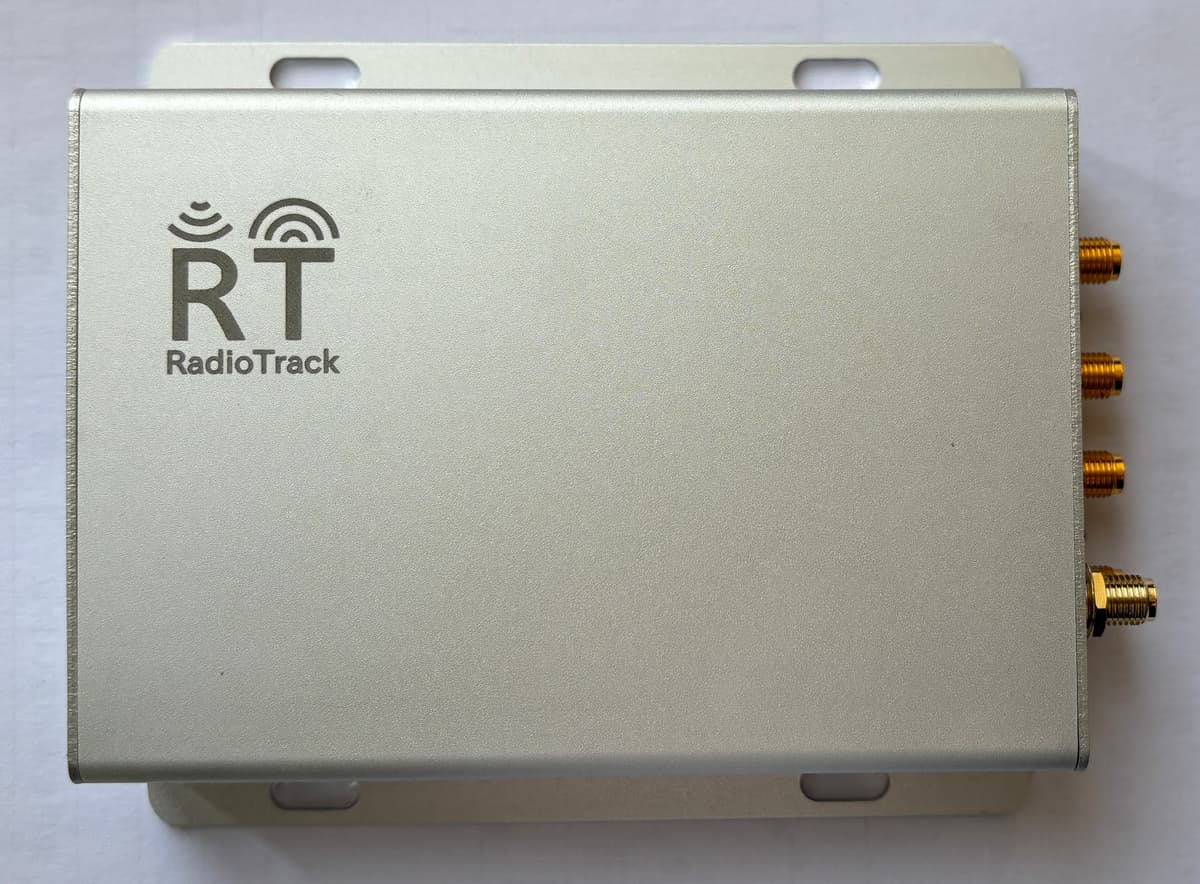

TrackBox_DLW02 无人机侦测定位模块

产品概述

TrackBox_DLW02模块用于侦测、识别和定位无人机，对周围3公里范围进行无人机管控。具备机型覆盖范围广、误报率低、便于集成等特点，是构建反无人机系统的理想核心组件。

核心优势

广泛的机型覆盖

支持市场上主流的无人机机型，包括：

• 消费级无人机: 大疆(DJI)全系列、道通(Autel)、飞米、哈博森
• 专业级无人机: Parrot系列、FPV模拟图传无人机
• 最新机型: 支持大疆AIR3、Mini4 Pro等最新发布机型

全频段监测能力

• 重点频段: 2.4G、5.2G、5.8G主流通信频段
• 频谱侦测: 基于频谱分析的侦测方式，误报率极低
• 实时监测: 无人机开机即可发现，响应速度快

高性能侦测参数

• 侦测距离: 可达3km（机型不同和电磁环境变化有差异，可加LNA扩展到5km以上）
• 侦测速度: 无人机开机即可发现，刷新率高，达2秒/次
• 同时侦测: 可同时探测无人机多架，>10架
• 频谱侦测: 误报率极低

技术特性

大疆机型协议解析

大疆机型协议解析，获取无人机ID（与机身ID一致），当前飞手和无人机的GPS坐标、高度等信息，定位误差10米左右，可用于生成无人机轨迹。可侦测定位AIR3和Mini4 Pro等最新机型。

Remote ID广播机型定位和跟踪

侦测具备Remote ID的机型，实时获取序列号、GPS位置、高度、速度等信息。覆盖市场上大部分最新机型，符合国家标准GB 42590-2023的无人机如大疆、道通等均可实现定位。定位距离600-1000m，郊区1.5km（可自行加LNA扩展距离）。

WiFi和增强型WiFi机型探测

可探测WiFi图传机型，如兽Beast、华科尔、司马航空SYMA、臻迪PowerEgg、哈浮Hover等。可探测增强型WiFi图传，大疆Mini SE、Parrot Anafi等，解析出MAC地址。

技术规格参数

参数项目	技术规格
功耗	约6W
供电方式	Type-C供电或DC 8-36V供电，DC5.5mm×2.5mm

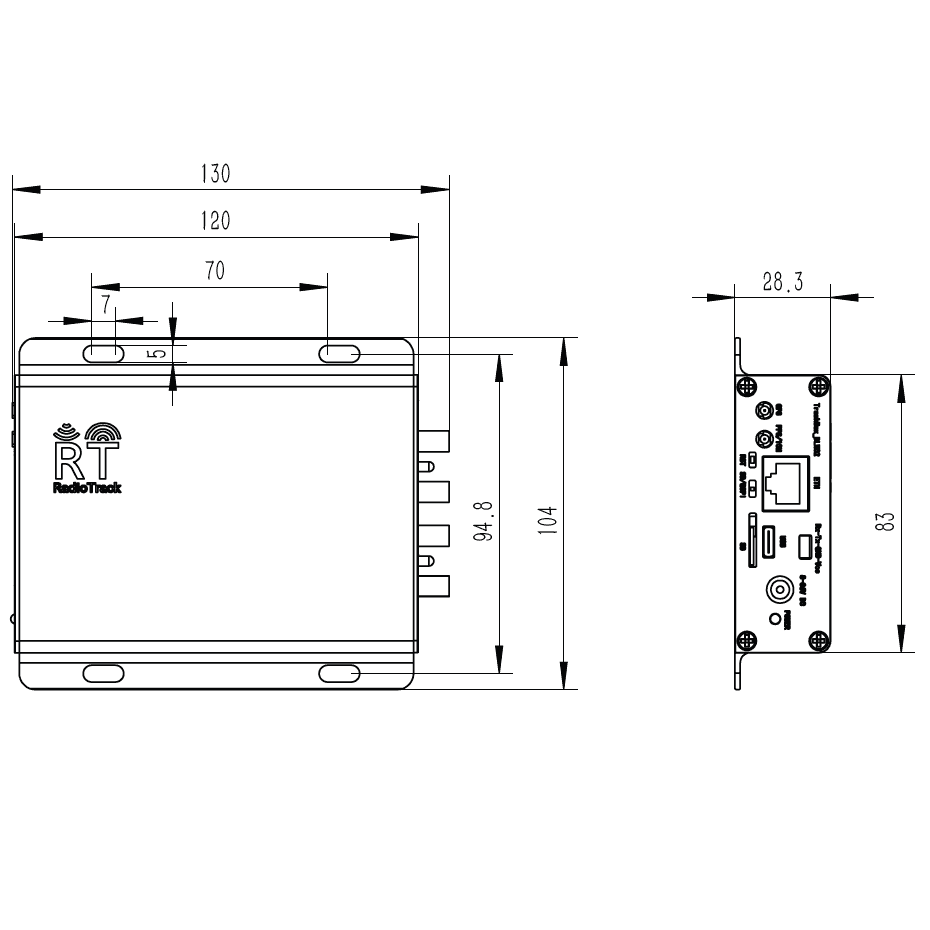

尺寸	130×104×28mm
重量	约280g
工作温度	-20℃～55℃
接口	串口输出，波特率115200；支持网口输出和频谱数据刷新
侦测频段	70MHz - 6GHz (重点2.4G/5.2G/5.8G)
侦测范围	3km (可扩展至5km+)
定位精度	约10m
刷新率	2秒/次

系统集成

集成方式

• 模块化设计: 便于集成到现有安防系统
• 标准接口: 串口和网口双重输出方式
• 协议开放: 提供完整的通信协议文档

扩展能力

• LNA扩展: 可加装低噪声放大器扩展侦测距离
• 天线优化: 支持高增益天线提升性能
• 多模块组网: 支持多个模块组网覆盖更大区域

安装部署

安装要求

• 需要良好的射频环境，避免强干扰源
• 建议安装在制高点，确保良好的视距环境
• 需要稳定的电源供应和网络连接

调试配置

• 提供专业的配置软件和调试工具
• 支持远程配置和参数调整
• 完善的日志记录和性能监控功能
